[수질] 상수도 취수시설(호소, 댐 취수시설)

3. 취수시설(호소, 댐을 수원하는 경우)

1) 취수탑
(1) 고정식

① 기능, 목적
- 호소나 댐의 대량취수시설로서 많이 사용된다.
- 취수구의 배치를 고려하면 선택취수가 가능

② 특징
- 수위변화가 많은 저수지 등에서도 계획취수량을 안정되게 취수할 수 있는 특징이 있다.

③ 기본적인 요인
- 취수량의 대소: 일반적으로 대량취수에 적합
- 취수량의 안정상황: 안정된 취수가 가능하다.

④ 외적요인
- 취수지점: 취수할 때에는 수심이 큰 지점 쪽이 유리하지만, 유지관리상으로는 만수시에도 물가에서 비교적 가까운 거리가 바람직하다.
- 호소 등의 규모: 대규모인 호소 등에 사용
- 수위변화: 비교적 영향이 적다
- 수질상황: 수문조작으로 선택 취수할 수 있으므로 비교적 양질의 원수를 취수할 수 있다
- 수심상황: 대개는 영향을 받지 않으나 수심이 너무 깊은 경우에는 탑의 안전성을 확보하는 면에서 적당하지 않다.

⑤ 내적요인
- 공사비: 비교적 대규모 공사이고, 특히 수심이 깊은 경우에는 공사비도 커진다.
- 관리조건: 탑 내에 퇴적된 토사를 해마다 1회 이상 조사하고, 필요에 따라 배사작업을 해야 한다.

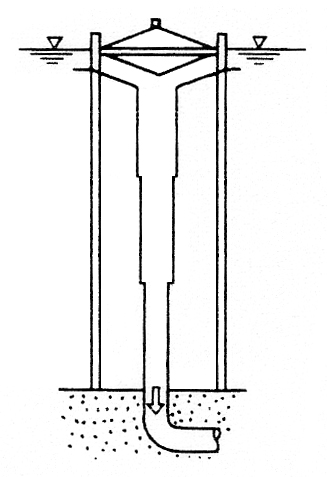

(2) 가동식

① 기능, 목적
- 저수지 등 수심이 특히 깊고, 일반적인 철근콘크리트조의 취수탑을 축조하기 곤란한 경우에 많이 사용된다.

② 특징
- 수위의 변동에 따라 표면수를 취수하는 것이 특징이다.
- 필요에 따라 임의의 수심에서도 취수할 수 있다.

③ 기본적인 요인
- 취수량의 대소: 취수량의 대소에 관계없이 사용되고 있다
- 취수량의 안정상황: 안정된 취수가 가능하다.

④ 외적요인
- 취수지점: 수심이 깊은 지점 쪽이 유리하다
- 호소 등의 규모: 대규모인 호소 등에 사용
- 수위변화: 비교적 영향이 적다
- 수심상황: 수심이 깊은 장소에 적합
- 수질상황: 선택취수가 가능하므로 수온과 수질에 따라 취수할 수 있다.

⑤ 내적요인
- 공사비: 일반적으로 공사비는 크다
- 관리조건: 취수구의 활동이 취수법의 생명이므로, 충분히 관리할 필요가 있다

2) 취수문

① 기능, 목적
- 취수구 시설에는 스크린․수문 또는 수위조절판(stop log) 등으로 구성되며, 유사시설 등과 일체가 되어 작동한다.

② 특징
- 호소의 상황, 취수위가 안정되어 있으면 공사와 유지관 리도 비교적 용이하고 안정된 취수가 가능하지만, 갈수
시, 홍수시, 결빙시에는 취수량의 확보를 위한 조치와 조정이 필요하다.

③ 기본적인 요인
- 취수량의 대소: 일반적으로 중․소량 취수에 사용된다.
- 취수량의 안정상황: 갈수시에 호소 등에 유입되는 수량 이하로 취수할 계획이 있으면, 안정되게 취수할 수 있다.

④ 외적요인
- 취수지점: 호소 등의 안정되어 있는 지점에서 특히 취수문의 전면이 매몰되지 않는 지점이 바람직하다.
- 호소 등의 규모: 일반적으로 소규모 호소 등에 사용된다.
- 수위변화: 비교적 수위변동이 작은 호소 등에 알맞다
- 수심상황: 수심이 깊은 장소에 적합하다
- 수질상황: 선택취수가 가능하므로 수온과 수질에 따라 취수할 수 있다.

⑤ 내적요인
- 공사비: 일반적으로 공사비는 크다
- 관리조건: 간단한 수문조작으로 충분하기 때문에 유지관리가 비교적 용이하다.

3) 취수틀

① 기능, 목적
- 호소의 중소량 취수시설로 많이 사용된다. 구조가 간단하고 시공도 비교적 용이하다.
- 수중에 설치되므로 호소의 표면수는 취수할 수 없다.

② 특징
- 단기간에 완성되며, 또한 안정된 취수를 할 수 있다.

③ 기본적인 요인
- 취수량의 대소: 비교적 소량취수에 사용
- 취수량의 안정상황: 비교적 안정되게 취수할 수 있다

④ 외적요인
- 취수지점: 매몰 등을 고려하여 기반이 안정되어 있고, 또한 유지관리상으로 너무 수심이 깊지 않은 지점이 바람직하다.
- 호소 등의 규모: 호소 등의 대소에는 영향을 받지 않는다
- 수위변화: 비교적 영향이 작다. 다만, 틀이 노출되지 않도록 한다.
- 수심상황: 영향없이 취수할 수 있지만, 일반적으로는 수심이 깊은 경우에는 유지관리가 곤란하므로 비교적 얕은 장소에 적합하다
- 수질상황: 호소 등의 수질 변화에 직접 영향을 받는다

⑤ 내적요인
- 공사비: 비교적 경제적이다
- 관리조건: 갈수기를 중심으로 정기적인 점검이 바람직하다. 퇴적토사가 많은 호소 등에서는 폐색에 의한 취수불량이 생기기 쉬우므로 주의를 해야 한다.

4) 유량 및 수위 등의 하천 상황
(1) 호소수
최대홍수위, 계획고수위, 수위변화와 호소수량과의 관계, 호소의 수심, 호소바닥의 상황 등에 관하여 조사하고 취수시설의 설치장소와 취수방법의 선정 등의 계획과 설계에 이용해야 한다

(2) 댐
- 홍수량, 홍수위：해마다의 최대유량과 그 수위
- 수문: 해당 유역에서의 강수량, 유량(홍수량, 평수량, 갈수수량 등), 수온, 기온, 증발량 등의 자료를 수집해야 한다
- 지형 및 지질: 하천에서 지형의 개요를 파악해야 하며 저수시설의 계획지점 주변에 대한 지형과 지질을 상세히 파악해야 한다
- 물 이용 상황: 저수시설을 계획하는 하천에 대해서는 현재 이미 사용되고 있는 각종 용수(상수도용수, 관개용수, 공업용수, 수력발전용수 등)에 대하여 취수계통도의 작성, 허가 및 관행수리권의 조사, 취수량의 실태조사 등을 하여 물이용 상황을 파악한다. 또 해당 하천 및 영향이 예상되는 해역 등에 있는 어업권에 관해서도 조사를 한다
- 수질(유역의 지질특성에 따른 탁수 유발 등을 포함): 수원의 수질보전대책은 유역으로부터 유입되는 오염부하를 저감시키는 것이 기본이다. 오랫동안 저류된 물은 부영양화현상 등이 우려된다. 이 때문에 유역으로부터 유입되는 오염부하에 대하여 환경관리부서와 연계하여 조사할 필요가 있다
- 퇴사: 저수시설이 완성된 다음에 퇴사가 진행됨에 따라 유효저수용량이 감소되고 또한 저수지의 상류단부에서 배사․배수현상에 의하여 저수지상류의 하상이나 수위가 상승되는 경우도 있다. 따라서 유역내의 토사발생상황, 입도, 밀도 및 하상 등을 관찰, 측정하여 유량과 유출토사량과의 관계를 조사해 놓을 필요가 있다
- 보상 등: 저수시설 건설에 따른 보상비가 사업비에서 차지하는 비율이 증가되는 경향이다. 계획할 때부터 보상 물건 등의 개요에 대하여 조사하고 개략비용을 산출해야 한다.
- 환경영향
① 자연환경 현황과 개발계획에 의한 환경변화의 예측 및 평가
② 유량, 수질, 유지용수 등의 현황이 개발계획에 따라 어떻게 변화할 것인지, 탁도, 수온, 부영양화
등을 포함한 수질변화의 예측
③ 사회환경 현황과 개발계획에 의한 변화의 예측과 평가
- 기타
