[화재감식평가기사] 세탁기, 냉장고, TV, 퓨즈

1. 세탁기 화재의 원인 3가지를 쓰시오.(2015)

① 배수밸브의 이상
② 배수 마그네트로부터의 출화
③ 콘덴서의 절연열화

2. 냉장고의 압축기 진동에 의해 가동접점 한 선이 용융되었다. 다음 물음에 답하시오.(2017)

① 화재의 원인은 무엇인가?
진동에 의한 내부 배선의 절연손상

② 관찰조사요령은 무엇인가?
㉠ 내부배선이 외함 중 날카로운 면과 접촉 여부
㉡ 전원 투입 관계
㉢ 최근 수리상황 확인

3. 냉장고의 구조에 대하여 다음 각 물음에 답하시오(2018)

① 냉장고의 부품 중 압축기 표면 온도 상승 시 온도를 제어할 수 있는 부품의 명칭을 쓰시오.
: 과부하계전기

② 냉동실 결빙을 방지하고 배수기능( Drain )을 원활하게 하기 위한 부품의 명칭을 쓰시오.
: 드레인히터

4. 냉장고의 히터의 종류 중 다음 각 물음에 답하시오 (2019)

① 증발기의 이면 또는 내부에 설치하여 서리 제거를 촉진시키는 부품명칭을 쓰시오.
: 서리제거 히터

② 냉각기의 아래에 설치되어 있으며 서리 제거 서머스탯의 작동에 의해 서리 제거 시에 통전되며 서리의 용융이나 서리제거 물의 재동결방지의 역할도 하도록 되어 있는 부품의 명칭을 쓰시오.
: 드레인 히터

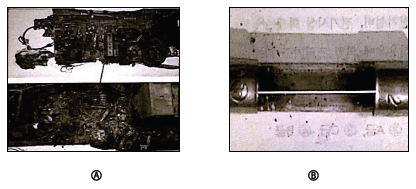

5. 다음 그림은 TV의 PCB 사진이다. 다음 물음에 답하시오 (2013)

① Ⓐ의 명칭은 무엇인가?
플라이백 트랜스 또는 고압트랜스

② Ⓑ의 명칭은 무엇인가?
전원퓨즈 또는 유리관 퓨즈

③ Ⓑ를 보고 무엇을 측정할 수 있는가?
퓨즈 내 단선되지 않은 점을 보아 과부하 · 과전류 · 단락 등의 전기적 요인에 의한 발화 가능성을 배제할 수 있다.

6. 전류 퓨즈를 비파괴장비 ( X - ray ) 로 촬영한 결과 전류 퓨즈가 끊어져 있는 상태로 확인되었다. 화재 감식과정에서 판단할 수 있는 상황을 쓰시오. (2018)

스위치 통전유무 식별을 퓨즈의 끊어진 상태에 따라 알 수 있다.

① 단락 : 넓게 용융 또는 전체가 비산되어 커버 등에 부착함
② 과부하 : 퓨즈 중앙부분 용융
③ 접촉불량 : 접합부의 용융 및 검게 변색
④ 외부화염 : 흘러내린 형태
