[화재감식평가산업기사] 화재조사 전담부서

1. 화재조사 전담부서에서 갖추어야 하는 기자재 중 다음 그림을 참고하여 각 물음에 답하시오. (2017)

① 기자재 명칭과 ⓐ ~ ⓒ 의 명칭을 쓰시오.

- 명칭 : 검전기
- ( ⓐ 검지부 ) , ( ⓑ 발광부 ) , ( ⓒ 음향부(발음부))



② 사용용도를 쓰시오.

단로기 조작 경우에 차단기 작동여부와 차단계통이 작동했는지 확인한다



2. 화재조사 전담부서에서 갖추어야 할 증거수집장비 6종을 쓰시오. (2014)

증거물수집기구세트, 증거물보관세트, 증거물 표지, 증거물 태그, 접자, 라텍스장갑

3. 소방기본법 상 소방서 화재조사 전담부서에 갖추어야 할 안전장비를 6가지 쓰시오.(2017)

보호용 작업복, 보호용 장갑, 안전화, 안전모, 마스크(방진마스크, 방독마스크), 보안경



4. 화재현장에서 증거물의 수집 및 검사를 위한 휴대용기기에 대한 설명 중 다음 각 물음에 답하시오. (2017)

① 탄화수소 유기화합물에 반응하는 기기로 검지관에 시료를 흡입시켜 변색유무 유기물질의 존재여부를 밝혀내는 장비의 명칭을 쓰시오. : 가스(유증)검지기
② ①의 장비를 사용하여 가솔린 성분이 검출된 경우 검지관 튜브 입구에 나타나는 색깔을 쓰시오. : 황색



5. [소방기본법 시행규칙]에 따른 화재조사 전담부서에 갖추어야 할 장비 및 시설에 대한 다음 내용을 완성하시오(2020)

● 소방서의 "화재조사분석실"이란 화재조사분석실의 구성장비를 유효하게 보존 · 사용할 수 있고, 환기 및 수도 · 배관시설이 있는 ( 20m2 ) 이상의 실을 말한다.
● ( 촬영용 고무매트 )란 증거물 등을 올려놓고 사진을 촬영하기 위한 격자 표시형 고무매트를
말한다.
● 소방서에서 갖추어야 할 보조장비는 노트북컴퓨터, 소화기, ( 전선 릴 ), ( 이동용 에어 컴프레서 ),( 접이식사다리 ), 화재조사 전용 피복, 화재조사용 가방이다.



6. 전기화재조사에서 사용할 수 있는 감식 · 감정용 기기 3가지만 쓰시오. (2019)

절연저항계, 멀티테스터기, 클램프미터, 정전기측정장치, 누설전류 계, 검전기, 복합가스측정기, 가스(유증)검지기, 확대경, 실체현미경, 적외선열상카메라, 접지저항계, 휴대용디지털현미경, 탄화심도계, 슈미트해머, 내시경카메라

7. 다음 화재조사장비에 대한 명칭과 용도를 쓰시오 (2014)

① 명칭 : 가스검지기 (가스검지관, 유류검지기, 유류검지관 등으로 칭함)

② 용도 : 화재현장의 잔류가스 및 유증기 등의 시료 채취 판단



8. 화재조사전담부서에 갖추어야 하는 장비 중 다음의 그림을 참고하여 각 물음에 답하시오 (2017)

① 증거물의 외경을 측정하는 기자재 명칭을 쓰시오. (단, 기자재명은 소방기본법상의 명칭으로 표기한다)

: 마이크로미터



② 눈금의 치수는 얼마인가

: 14.65mm

14 + 0.5 + 0.15 = 14.65mm





9. 휘발유를 뿌린 방화로 의심되는 화재현장에서 유증을 가스검지기로 채취하였다. 시료채취 후 색깔은? (2017)

답: 황색

---

< 화재조사전담부서에 갖추어야 할 장비 및 시설(제12조제4항 관련)>

1. 소방본부(거점소방서 포함)

-발굴용구 (1종세트) : 공구류(니퍼, 펜치, 와이어커터, 드라이버세트, 스패너세트, 망치 등), 톱 (나무, 쇠), 전동 드릴, 전동 그라인더, 다용도 칼, U형 자석, 뜰채, 붓, 빗 자루, 양동이, 삽, 긁개, 휴대용 진공청소기



발굴용구세트

- 기록용기기 (16종) :디지털카메라(DSLR)세트, 비디오카메라세트, 소형 디지털방수카메라, 촬영용 고무매트, TV, 디지털녹음기, 거리측정기, 초시계, 디지 털온도ㆍ습도계, 디지털풍향풍속기록계, 정밀저울, 줄자, 버니어캘리퍼스, 웨어러블캠, 외장용 하드, 3D 스캐너



왼: 디지털카메라  / 중간: 디지터라메라프린터기 / 오: 캠코더

왼: 거리측정기  / 중간: 정밀저울 / 오: 초시계



● 버니어캘리퍼스 읽는법
- 주척(어미자)과 부척(아들자)의 0 이전 눈금을 읽음 : 10mm
- 부척(아들자)과 주척(어미자)이 일직선이 되는 눈금을 읽음 : 0.45mm
- 측정값을 합산하면 측정값 = 10.45mm







- 감식ㆍ감정용 기기(16종) : 절연저항계, 멀티테스터기, 클램프미터, 정전기측정장치, 누설전류계, 검전기, 복합가스측정기, 가스(유증)검지기, 확대경, 실체현미경, 적외선열상카메라, 접지저항계, 휴대용디지털현미경, 탄화심도계, 슈미트해머, 내시경카메라



왼: 확대경  / 중간: 클램프미터 / 오: 정전기측정장치

왼: 누설전류계  / 중간: 인화점측정기 /  오: 실체현미경

가스검지기

① 연결구(접속부) ② 팁커터 ③ 손잡이

- 화재현장의 잔류가스 및 유증기 등의 시료 채취 판단

- 휘발유: 가스 입구부터 황색, 갈색, 옅은 갈색으로 변색

- 등유: 가스 입구부터 옅은 갈색, 갈색으로 변색





① 명칭 : 검전기
ⓐ : 검지부 ⓑ : 발광부 ⓒ : 음향부(발음부)

② 단로기(DS) 조작의 경우에 차단기의 작동여부와 차단 계통이 작동하였는지 확인, 즉 통전여부를 확인한다.

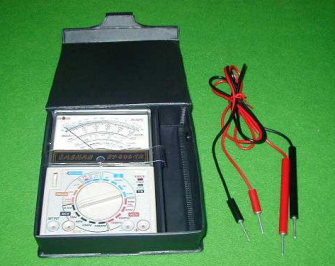

① 멀티테스터기

② 저항값 : 500Ω

③ 전압 : 150V



※ 저항값 x 10 , 전압(AC) x 2







- 조명기기 (4종): 발전기, 이동용조명기, 휴대용랜턴, 헤드랜턴



왼왼: 발전기 / 중간: 이동용조명기 / 오: 손전등 :

- 안전장비 (8종): 보호용작업복, 보호용장갑, 안전화, 안전모, 마스크(방진마스크, 방독마스크), 보안경, 안전고리, 공기호흡기세트



- 증거수집 장비(6종): 증거물 수집기구세트(핀셋류, 가위류 등), 증거물 보관세트(상자, 봉 투, 밀폐용기, 유증수집용 캔 등), 증거물 표지(번호, 화살ㆍ○표, 스 티커), 증거물 태그, 접자, 라텍스장갑



- 화재조사차량 (2종):  화재조사용 전용차량, 화재조사 첨단 분석차량(비파괴 검사기, 실체현미경 등 탑재)



- 보조장비 (7종): 노트북컴퓨터, 소화기, 전선 릴, 이동용 에어 컴프레서, 접이식사다리, 화재조사 전용 피복, 화재조사용 가방

할론소화기

- 추가 권장 장비 (20종): 가스크로마토그래피, 고속카메라세트, 화재시뮬레이션시스템, X선 촬영기, 금속현미경, 시편(試片)절단기, 시편성형기, 시편연마기, 접점저항계, 직류전압전류계, 교류전압전류계, 오실로스코프, 주사 전자현미경, 인화점측정기, 발화점측정기, 미량융점측정기, 온도기록계, 폭발압력측정기세트, 전압조정기(직류, 교류), 적외선 분광 광도계

왼: 미량융점측정기 / 중간: 테스터기  / 오: 가스검지기

오: 금속현미경 / 중간: 오실로스코프 / 오: 오실로스코프 프린터기

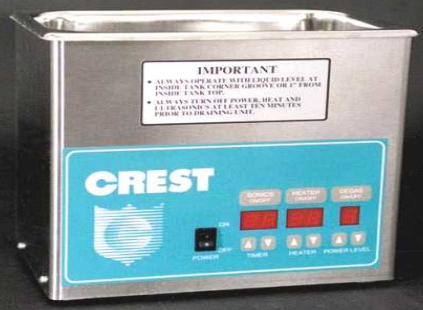

왼: 초음파세척기 / 중간: 시편성형기 / 오:













① 마이크로미터

② 마이크로미터 눈금 읽는 법

https://kr.misumi-ec.com/



- 화재조사분석실: 화재조사분석실의 구성장비를 유효하게 보존ㆍ사용할 수 있고, 환기 및 수도․배관시설이 있는 30㎡ 이상의 실(室)



- 화재조사분석실 구성 장비(10종) 증거물보관함, 시료보관함, 실험작업대, 바이스, 개수대, 초음파세척기, 실험용 기구류(비커, 피펫, 유리병 등), 드라이어, 항온항습기, 오토 데시케이터







2. 소방서

• 발굴용구 (1종세트)

:  공구류(니퍼, 펜치, 와이어커터, 드라이버세트, 스패너세트, 망치, 등), 톱(나무, 쇠), 전동 드릴, 전동 그라인더, 다용도 칼, U형 자석, 뜰채, 붓, 빗자루, 양동이, 삽, 긁개, 휴대용 진공청소기



• 기록용기기 (15종)

: 디지털카메라(DSLR)세트, 비디오카메라세트, 소형 디지털방수카메라, 촬영용 고무매트, TV, 디지털녹음기, 거리측정기, 초시계, 디지 털온도ㆍ습도계, 디지털풍향풍속기록계, 정밀저울, 줄자, 버니어캘 리퍼스, 웨어러블캠, 외장용 하드



• 감식용기기 (10종)

: 절연저항계, 멀티테스터기, 클램프미터, 누설전류계, 검전기, 복합가스측정기, 가스(유증)검지기, 확대경, 실체현미경, 탄화심도계



• 조명기기 (4종)

: 발전기, 이동용조명기, 휴대용랜턴, 헤드랜턴



• 안전장비 (8종)

: 보호용작업복, 보호용장갑, 안전화, 안전모, 마스크(방진마스크, 방독마스크), 보안경, 안전고리, 공기호흡기세트



• 증거수집 장비(6종)

: 증거물 수집기구세트(핀셋류, 가위류 등), 증거물 보관세트(상자, 봉투, 밀폐용기, 유증수집용 캔 등), 증거물 표지(번호, 화살ㆍ○표, 스티커), 증거물 태그, 접자, 라텍스장갑



• 화재조사차량 (1종)

: 화재조사용 전용차량



• 보조장비 (7종)

: 노트북컴퓨터, 소화기, 전선 릴, 이동용 에어 컴프레서, 접이식사다리, 화재조사 전용 피복, 화재조사용 가방



• 추가 권장 장비 (2종)

: 휴대용디지털현미경, 정전기측정장치



• 화재조사분석실

: 화재조사분석실의 구성장비를 유효하게 보존ㆍ사용할 수 있고, 환 기 및 수도․배관시설이 있는 20㎡ 이상의 실(室)



• 화재조사분석실 구성 장비(10종)

: 증거물보관함, 시료보관함, 실험작업대, 바이스, 개수대, 초음파세척 기, 실험용 기구류(비커, 피펫, 유리병 등), 드라이어, 항온항습기, 오토 데시케이터 비고



1. 거점소방서란 화재발생 빈도와 화재조사의 중요성을 감안하여 시ㆍ도 소방본부장 이 권역별로 별도로 지정한 소방서를 말한다.

2. 촬영용 고무매트란 증거물 등을 올려놓고 사진을 촬영하기 위한 격자 표시형 고무 매트를 말한다.

3. 화재조사차량은 탑승공간과 장비 적재공간이 구분되어 주요 장비의 적재ㆍ활용이 가능하고 차량 내부에 기초 조사사무용 테이블을 설치할 수 있는 차량을 말한다.

4. 화재조사 전용 피복은 화재진압대원, 구조대원 및 구급대원의 피복과 구별이 가능 하고 화재조사 활동에 적합한 기능을 가진 것을 말한다.

5. 화재조사용 가방은 일상적인 외부 충격에 가방 내부의 장비 및 물품이 손상되지 않을 정도의 강도를 갖춘 재질로 제작되고 휴대가 간편한 가방을 말한다.

6. 추가 권장 장비는 화재조사 및 감식ㆍ감정 등에 유용하게 활용되는 것으로써 보유 가 권장되는 장비를 말한다.

7. 화재조사분석실의 면적은 청사 공간의 효율적 활용을 위하여 불가피한 경우에만 기준 면적의 절반 이상의 면적으로 조정할 수 있다.
